一 、車型概述
◆大多利卡多功能消防水罐車(灑水車)是由二類汽車底盤、罐體、取力器、 傳動軸等上裝部件組成，該車配備 CB10/30 型消防泵、PS30 型消防炮，罐體公
告容積為1021L(實際容積可達到1200L)。
整車由消防員乘員室和車身兩大部分組成，乘員室為原廠單排，可乘坐2,3 人，該車為外露罐結構，車身前部為罐體，后部為泵房。水罐材質為優質碳鋼，
載水1200L。
二 、車型特點
◆采用東風汽車股份有限公司原裝二類底盤EQ1125SJ8CDC , 車輛性能穩定、綜
合油耗低廉、駕乘舒適靈活、售后服務完善。
◆原廠排半豪華駕駛室， 冷暖空調、電動窗、 中控鎖、斷氣剎、科技感十足， 駕乘更舒適。
◆康明斯 230馬力(169KW), 動力強勁，經濟省油，經濟性好，可靠性高，噪
聲低，國VI排放標準。
◆機動性能強，環保性能好，人性化設計，器材布置合理，取用方便；
◆采 用排半整體式結構，視野開闊。
具備**稅務總局免征公告，上牌時免交車輛購置稅。
三、 車輛基本參數
|
【整車技術參數】 |
|||
|
產品** |
程力牌 |
公告批次 |
364 |
|
產品名稱 |
灑水車 |
產品型號 |
CL5180GSS6BXT |
|
總質量(Kg) |
18000 |
罐體容積(m3) |
10.69 |
|
額定載質量(Kg) |
10280,10215 |
外形尺寸(mm) |
8080×2520×3020 |
|
整備質量(Kg) |
7590 |
貨廂尺寸(mm) |
XX |
|
額定載客(人) |
準拖掛車總質 量(Kg) |
||
|
駕駛室準乘人數 (人) |
2,3 |
鞍座**載質 量(Kg) |
|
|
接近角/離去角 (°) |
19/11 |
前 懸 / 后 懸 (mm) |
1260/2320 |
|
軸荷(Kg |
6500/11500 |
** 高 車 速 (Km/h) |
105 |
|
備注 |
1.僅采用軸距4500mm和前懸1260mm;該車主要用于城鄉道路和園林綠化 灑水；主要裝置為罐體、灑水泵、噴灑裝置；2.罐體總容量：10.69立方米， 有效容積：10.21立方米，介質：水.罐體外形尺寸(長×寬×高)(mm):4000 ×2350×1600;3.側防護采用Q235材料，焊接連接，后防護為整體式結構， 下邊緣離地高460mm;4.隨底盤選裝駕駛室，ABS系統**器型號/廠家：J ABS/焦作博瑞克**技術有限公司，ABS/ASR-24V-4S/4M/襄陽東風隆誠機 械有限責任公司 |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
EQ1185LJ9CDE |
底盤名稱 |
載貨汽車底盤 |
|
**名稱 |
東風牌 |
生產企業 |
東風汽車股份有限公司 |
|
軸數 |
2 |
輪胎數 |
6 |
|
軸距(mm) |
4500 |
||
|
輪胎規格 |
295/80R22.518PR,10.00R2018PR,275/80R22.518PR |
||
|
鋼板彈簧片數 |
8/10+7,8/- |
前輪距(mm) |
1862,1933,1949 |
|
燃料種類 |
柴油 |
后輪距(mm) |
1806,1865 |
|
排放依據標準 |
GB17691-2018國VI |
||
|
發動機型號 |
發動機生產企業 |
排量(ml) |
功率(Kw) |
|
YCS04200-68 B6.2NS6B210 B6.2NS6B230 D4.ONS6B195 |
廣西玉柴機器股份有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 |
4156 6200 6200 4000 |
147 154 169 143 |
Qhengli SpeeialAutomoble Ca..Ltd.
四、 駕駛室
|
概 述 |
◆大多利卡排半駕駛室，采用高強度鋼板和封閉式結構，形成有 效的防撞保護區，保護駕乘人員安全。關鍵易腐蝕部位采用工程 合成樹脂等特殊材料，極大地提高了駕駛室的抗腐蝕性。座椅雙 密度發泡，彈性好，不變形，舒適性好。內裝飾采用優質原生塑 料，無氣味。配置大視野前擋風玻璃，有效減少彎道盲區，提高 行車安全； ◆平頭駕駛室全金屬封閉式結構，可乘座2,3人； ◆駕駛室內加裝有取力器**開關、各種附加**開關，儀表臺 下方裝有多功能電子**報器，車頂裝有**； ◆駕駛室內冷暖空調、擱物箱等人性化設計， 一應俱全。 |
|

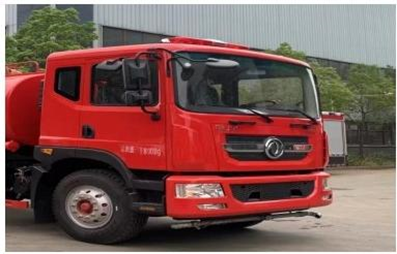

大多利卡排 半座駕駛室 |
|
|

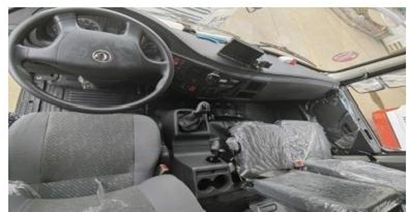

前排駕駛位 |
|
五、罐 體
|
水罐容積(L) |
1200 |
罐體材質 |
優質碳鋼材質 |
|
人孔 |
設DN460人孔1個，帶有快速鎖定/開啟裝置 |
||
|
溢流口 |
設溢流口1個。 |
||
|
排污口 |
1個排污口，手動閥**。 |
|
注水口 |
在水罐右側接1只DN65接口 |
|

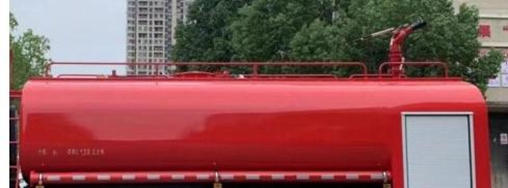

罐體示意圖 |
|
|
材質及工藝 |
◆水罐采用優質碳鋼罐體； ◆罐體成型后高壓氣體試漏檢測，使罐體具有強度高、**穩、 車輛運載平穩安全等特點； ◆罐體在焊接工裝工位上采用氣體保護焊接自動焊接而成，保證 罐體焊縫質量的原樣性。 ◆罐體的長度采用一次成型的整體式縱梁焊接，確保罐體的強度。 |
六、 取力器
|
型式 |
夾心式(全功率) |
|
|
操 縱 |
電磁閥**(電動操控) |
|
|
冷卻方式 |
強制可調式水冷 |
|
|
潤滑方式 |
飛濺式油潤滑 |
七、泵室
|
材質 |
骨架、蒙皮為優質Q23**鋼材；內隔板、底板為高強度鋁合金和 新型隔熱防護板。 |
|
圖示 |
|
|
器材放置 |
◆按戰斗編程和戰斗展開設計器材集成； ◆按使用邏輯關系和使用頻率放置器材； ◆使用防銹、防振、防脫落、防劃傷的專用夾具固定器材表中所 有器材 ； |
|
|
車頂 |
采用花紋板鋪設(限車廂頂部) |
|
|
圖示 |
|
|
|
消防泵： |
CB10/30常壓消防泵 |
|
|
流 量： |
常壓30L/s |
|
|
壓 力： |
常壓1.0MPa |
|
|
安裝型式： |
后置 |
|
|
真空泵： |
活塞式 引水時間≤35s,吸深≥7m。 **真空度：≥85kPa; |
|
|
真空泵材質： |
耐磨、抗腐蝕達到密封要求： **真空度：≥85kPa; |
|
八、 專用功能
|

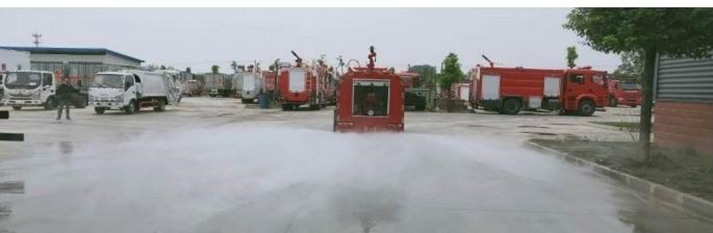

前沖 |

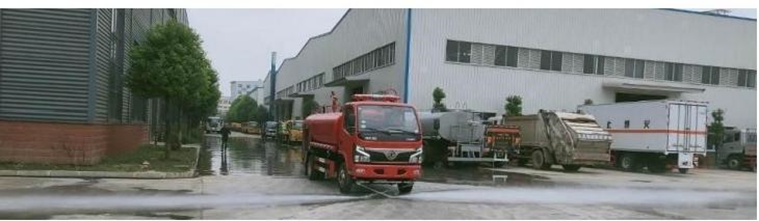

標配前置對沖圓錐噴嘴，沖洗寬度≥25m圓錐噴嘴角度可以任意調 節，可將中間車道的垃圾沖到兩側，方便對垃圾進行清掃收運，同 時實現對多車道灑水降塵。 |
|
圖示 |
|
|
后灑 |
雙側后灑，灑水面積15m2 |
|
圖示 |
|
|

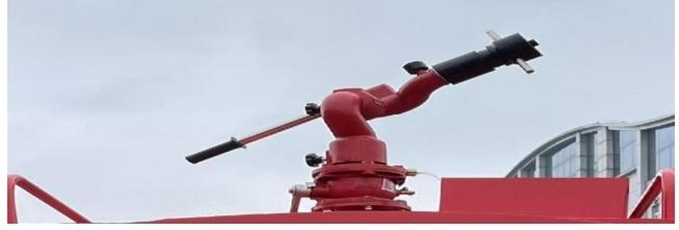

消防炮 |
流量達到20L/s,柱狀射程約48m,可用作消防救援滅火。 |
|
圖示 |
|
九 、電器系統
|
附加電氣 |
設**電路 |
|

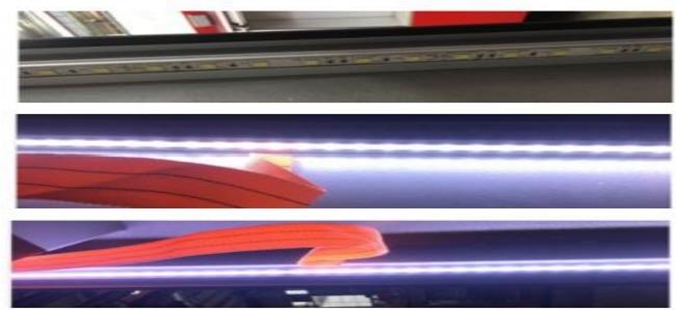

**照明 |
消防員室、泵房分別設有照明燈，操縱儀表板上設有照明、指示燈。 |
|
圖示 |
|
|||
|

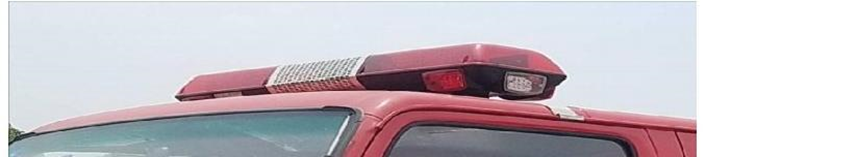

**示裝置 |
駕駛室頂部配備長排豪華紅紅LED**，**報器及其**盒在駕 駛室內。 |
|||
|
|
|
|||
|
儀表板及 板上設備 |
儀表板位于車尾部的泵室內， | |||
當前位置 :
咨詢電話：138-7288-0182

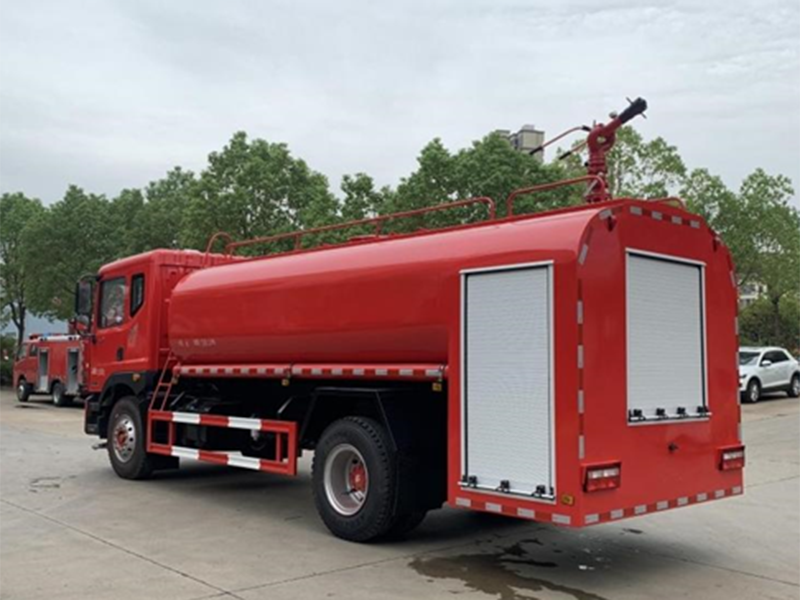

參考圖
